Stoffkarosse mit Rohrgestell

Für das Ziel einer Stoffkarosse ist es natürlich nötig, ein Gestell zu entwerfen, über das der Stoff gespannt werden kann.
Dies ist in FUSION dann doch erstaunlich einfach, wenn man erstmal weiß, mit welchen Tools.

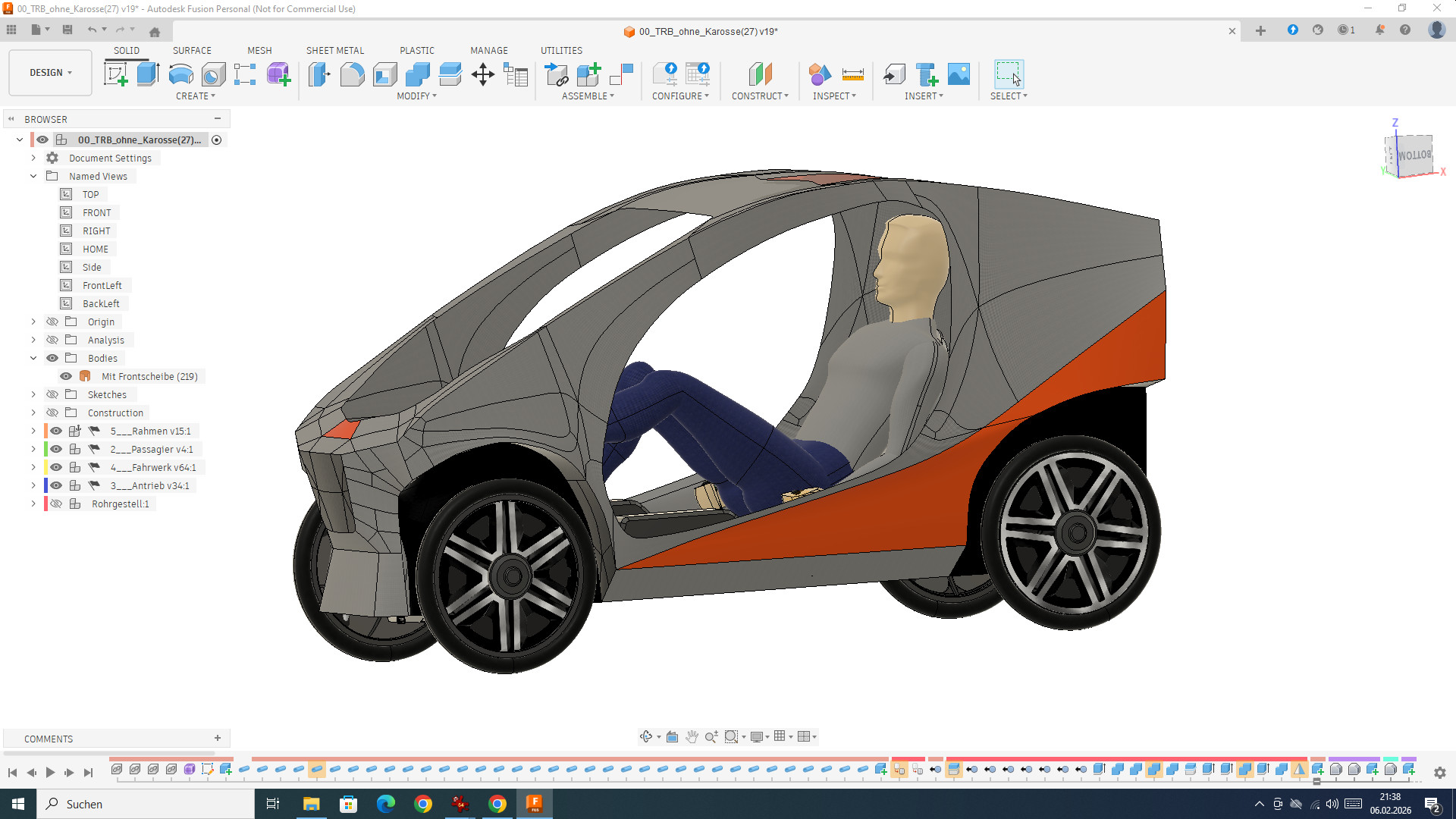

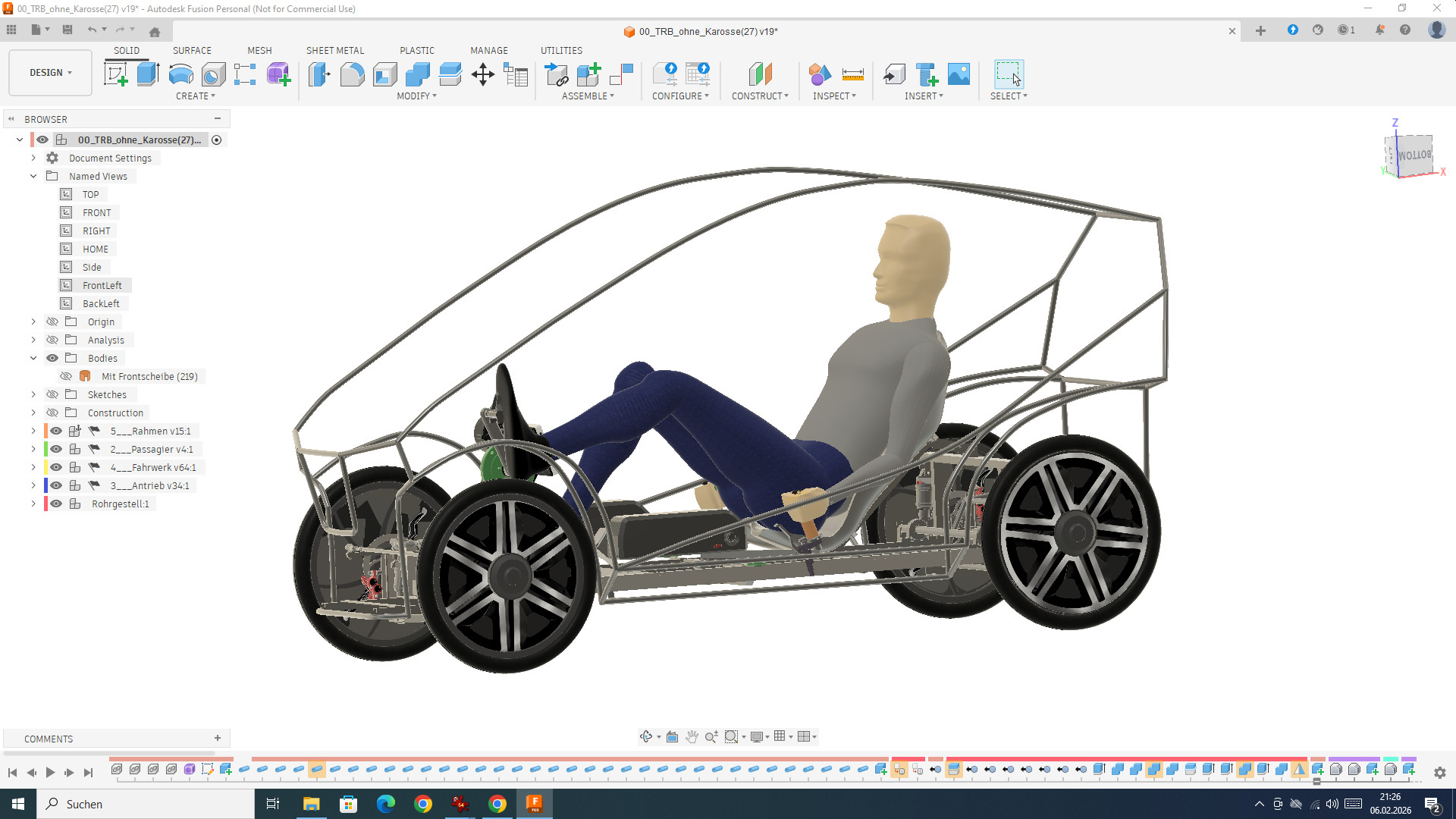

Das Tool, was für mich hier am Besten geeignet erschien, ist das Form-Tool - damit kann man relativ frei eine dreidimensionale Form kreieren, an der deren Kanten sich dann die Stangen des Gestells erstellen lassen.

Leider sind die Proportionen des Fahrzeuges funktional bedingt nicht gerade "schön": Kurz, schmal, hoch.
Für ein "sportliches" Erscheinungsbild wäre es besser lang, breit, flach.

Aber so ist es nun einmal - form follows function.
Da kann man nur versuchen, durch Linienführung ein wenig Ästhetik zu erreichen (ist noch ein weiter Weg!)

Um so ein Gestell zu bauen, muss man Rohre (hier gewählt: VA-Rohre 15x1mm) definiert biegen können, um sie im zweiten Schritt zu verschweißen.

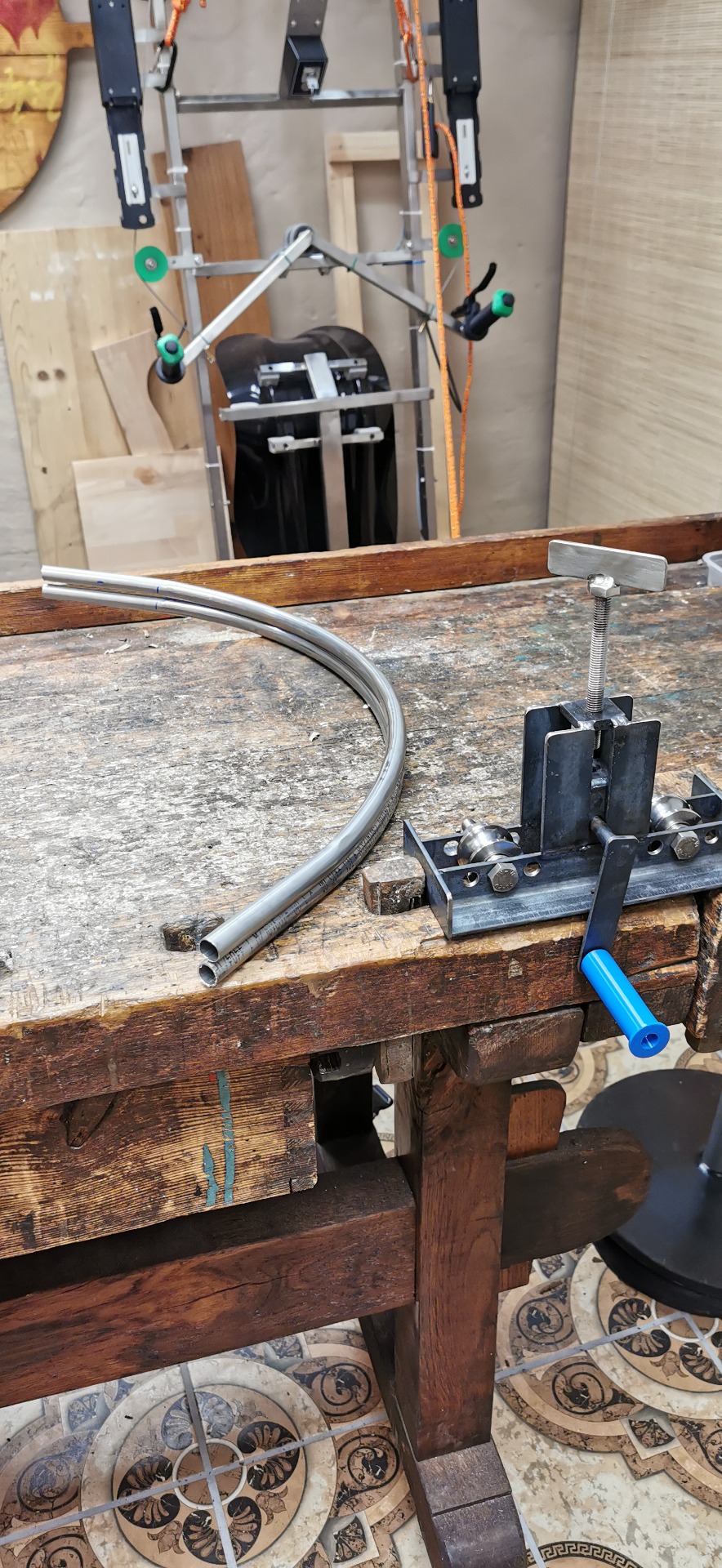

Daher habe ich zunächst eine Biegevorrichtung gebaut und heute getestet (m Bild zwei Rohre für die vorderen Radhäuser).

Fazit: das Biegen von gleichmäßigen Radien geht ziemlich gut - aber für Übergänge verschiedener Biegung braucht man viel Geschick!
